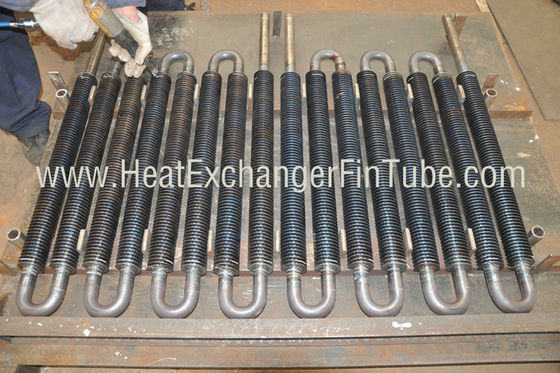

Συνεχής hairpin δέσμη σωλήνων του U χάλυβα άνθρακα συγκόλλησης ASTM A106 SMLS

Χάλυβας άνθρακα ASTM A106 SMLS, συνεχής hairpin δέσμη σωλήνων του U χάλυβα συγκόλλησης

Γρήγορη λεπτομέρεια:

ASTM A106B/ASME SA106B (διαθέσιμος βαθμός χάλυβα: GradeA/Β/Γ).

ASTM 179/ASME SA179

ASTM 192 ΤΟ/ASMESA192

ASTM A213 T11 ΤΟ /T22

Τύπος σωλήνων: Άνευ ραφής (τραβηγμένος στο κρύο)

Άκρες σωλήνων: Σαφείς άκρες ή άκρες λοξοτμήσεων

Περιγραφή:

Συνεχής hairpin δέσμη σωλήνων του U χάλυβα συγκόλλησης. Αυτοί οι σωλήνες χρησιμοποιούνται ευρέως στους λέβητες και τους εξοικονομητές.

Βαθμός και χημική σύνθεση:

Δοκιμή εργοστασίων και άλλοι όροι:

1. Υδροστατική ή μη καταστρεπτική ηλεκτρική δοκιμή

2. Θερμική επεξεργασία: σύμφωνα με τα πρότυπα
3. Όρος επιφάνειας: Σύμφωνα με τα πρότυπα.
4. Μέγεθος σιταριού: Σύμφωνα με τα πρότυπα
5. Δειγματοληψία: εξομάλυνση, καύση, μέγεθος σιταριού, χαρακτηρισμός

6. Παρέχουμε το τέλος λοξοτμήσεων, την πλαστική ΚΑΠ, το επίστρωμα βερνικιών, που λαδώνεται ή το Μαύρο που χρωματίζονται για να αποτρέψει rustand άλλη συσκευασία

υπηρεσία.

Τεχνικές απαιτήσεις:

Ευθεία τυποποιημένη προδιαγραφή σωλήνων για την κάμψη:

ASTM A106  ASTM A179 ASTM A192  ASTM A210 κ.λπ.

Χαρακτηρισμός:

Πρίν κάμπτει με το χαρακτηρισμό της μηχανής όλοι πέρα από το μήκος σωλήνων

 (Καμμμένο τμήμα μετά από τη θερμική επεξεργασία χωρίς χαρακτηρισμό)

U-Bend σωλήνες:

- Πρότυπα TEMA RCB 2.31 της σωληνοειδούς ένωσης κατασκευαστών ανταλλακτών (9η έκδοση).

- Τυποποιημένη προδιαγραφή ASTM A688/ASME SA688 για τους ενωμένους στενά σωλήνες ωστενιτικού αντιδιαβρωτικού

Βαθμός χάλυβα που σχεδιάζεται για τους βραστήρες τροφών.

- Τυποποιημένες Techinical απαιτήσεις ASTM B163/ASME SA163 για τους σωλήνες του νικελίου και του κράματος νικελίου για

Συμπυκνωτές και ανταλλάκτες θερμότητας.

Κάμπτοντας ακτίνα:

 Από 1.5*OD (διάμετρος εξωτερικού) Σε 1500mm

Κατά να διατάξει τους σωλήνες με την ακτίνα λιγότερο ή τον ίσο σε 1.5*OD, είναι απαραίτητο να συμφωνηθεί με η ακρίβεια Geometrics.

Ευθύ μέγιστο μήκος σωλήνων:

(Πρίν κάμπτει): 35000 χιλ.

Μήκος ποδιών:

 Ελάχιστο 1 μέτρο, μέγιστα 16500 χιλ. (για ανώτατο R=1500mm)

Θερμική επεξεργασία:

Πίεση που ανακουφίζεται μετά από να u-κάμψει (κάμπτοντας περιοχή συν 300MM για κάθε πόδι).

Υδροστατική δοκιμή μετά από το U που κάμπτει:

Μέγιστη πίεση 600 δοκιμής φραγμός, που ενυδατώνει 10 SEC.

Μέσο: Νερό Dematerialized. Καθαρισμός συμπιεσμένου αέρα μετά από την υδρο-δοκιμή.

Συσκευασία: Στα ισχυρά μεταφορά-αντάξια προ-απολυμαμένα ξύλινα κιβώτια των αντίστοιχων διαστάσεων για

κάθε μήκος σωλήνων, ακτίνα, διάμετρος, σύμφωνα με τις απαιτήσεις PO καθώς επίσης και τυλιγμένος στο πολυαιθυλένιο

ταινίες με τα μαλακά πλαστικά καλύμματα και στο δύο τέλος του σωλήνα.

Βαθμός και χημική σύνθεση (%):
